A associação de resistores é muito comum em vários sistemas, quando queremos alcançar um nível de resistência em que somente um resistor não é suficiente. Qualquer associação de resistores será representado pelo Resistor Equivalente, que representa a resistência total dos resistores associados.
- Associação em série

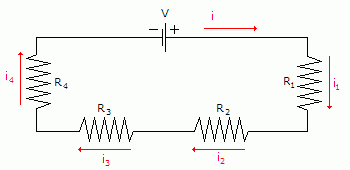

Em uma associação em série de resistores, o resistor equivalente é igual à soma de todos os resistores que compõem a associação. A resistência equivalente de uma associação em série sempre será maior que o resistor de maior resistência da associação. Veja porque:
Em uma associação em série de resistores, o resistor equivalente é igual à soma de todos os resistores que compõem a associação. A resistência equivalente de uma associação em série sempre será maior que o resistor de maior resistência da associação. Veja porque:
- A corrente elétrica que passa em cada resistor da associação é sempre a mesma: i = i1 = i2 = i3 = i4 ..
- A tensão no gerador elétrico é igual à soma de todas as tensões dos resistores: V = V1 + V2 + V3 + V4 ..
- A equação que calcula a tensão em um ponto do circuito é: V = R . i , então teremos a equação final:
- A tensão no gerador elétrico é igual à soma de todas as tensões dos resistores: V = V1 + V2 + V3 + V4 ..
- A equação que calcula a tensão em um ponto do circuito é: V = R . i , então teremos a equação final:
Req . i = R1 . i1 + R2 . i2 + R3 . i3 + R4 . i4 ...
Como todas as correntes são iguais, podemos eliminar esses números da equação, que é encontrado em todos os termos:
Req = R1 + R2 + R3 + R4 ..
- Associação em paralelo
Em uma associação em paralelo de resistores, a tensão em todos os resistores é igual, e a soma das correntes que atravessam os resistores é igual à resistência do resistor equivalente (no que nos resistores em série, se somava as tensões (V), agora o que se soma é a intensidade (i)).
A resistência equivalente de uma associação em paralelo sempre será menor que o resistor de menor resistência da associação.
Em uma associação em paralelo de resistores, a tensão em todos os resistores é igual, e a soma das correntes que atravessam os resistores é igual à resistência do resistor equivalente (no que nos resistores em série, se somava as tensões (V), agora o que se soma é a intensidade (i)).
A resistência equivalente de uma associação em paralelo sempre será menor que o resistor de menor resistência da associação.
- Tensões iguais: V = V1 = V2 = V3 = V4 ...
- Corrente no resistor equivalente é igual à soma das correntes dos resistores: i = i1 + i2 + i3 + i4 ..
- A equação que calcula a corrente em um ponto do circuito é: i = V / R , logo
- Corrente no resistor equivalente é igual à soma das correntes dos resistores: i = i1 + i2 + i3 + i4 ..
- A equação que calcula a corrente em um ponto do circuito é: i = V / R , logo
V / Req = (V1 / R1) + (V2 / R2) + (V3 / R3) + (V4 / R4) ..
Como toda as tensões são iguais, podemos eliminá-las de todos os termos da equação:
1 / Req = (1 / R1) + (1 / R2) + (1 / R3) + (1 / R4) ..
Quando se trabalha com apenas dois resistores em paralelo, podemos utilizar a equação abaixo:
Req = (R1 . R2) / (R1 + R2)
Associação Mista
Em um mesmo circuito podem ser encontrados resistores em série e resistores em paralelo. Para calcular a resistência total do circuito, deve-se primeiro calcular a resistência equivalente dos resistores em paralelo, e em posse desse valor, considerá-lo como se fosse mais um resistor em série.
Em um mesmo circuito podem ser encontrados resistores em série e resistores em paralelo. Para calcular a resistência total do circuito, deve-se primeiro calcular a resistência equivalente dos resistores em paralelo, e em posse desse valor, considerá-lo como se fosse mais um resistor em série.
